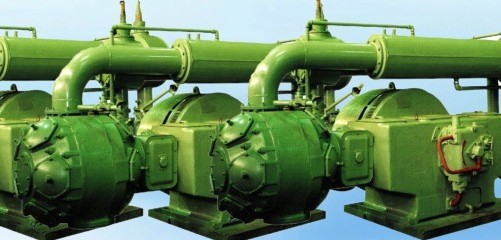

Компрессор 2ВМ4-27/9
Компрессор 2ВМ4-27/9 от Компрессорный завод BOREC
Компрессор 2ВМ4-27/9 на сегодняшний день показывает наилучшие результаты. Компрессором пользуются заводы из разных городов России, Казахстана (Нур-Султан), Киргизии (Бишкек), Беларуссии (Минск) и т.д. Классический стационарный компрессор обладает всеми основными функциями, которые необходимы в современном производстве.
Для получения коммерческого предложения и счета на компрессор 2ВМ4-27/9 и запчасти, отправьте запрос по телефону или на compressor-4vu1-5-9@yandex.ru По желанию мы организуем доставку установки до вашего города, окажем помощь в пуско-наладке компрессора. На поставляемую установку и запасные части наш завод предоставляет гарантию не менее 12 месяцев со дня продажи.
О компрессоре 2ВМ4-27/9
Рама чугунная, литая, коробчатой формы, с внутренними ребрами усиления. В верхней части рамы предусмотрены плотно закрываемые крышками люки, обеспечивающие доступ к деталям механизма движения. Нижняя часть рамы служит резервуаром для масла. Для крепления цилиндров компрессора к раме имеются специальные приливы. В отверстиях поперечных ребер установлены крейцкопфные чугунные гильзы, служащие направляющими для крейцкопфов.
Коленчатый вал компрессора 2ВМ4-27/9 стальной штампованный, с кривошипами для установки шатунов, опирается на роликовые подшипники. На одном его конце установлен ротор электродвигателя, а в закрепленном на торце вала фланце выполнено квадратное отверстие для проворачивания вала компрессора с помощью рукоятки перед запуском. На другом конце вала крепится шестерня для передачи вращения валу масляного насоса блока смазки.
Крейцкопфы чугунные или алюминиевые литые или штампованные, изготовляются заодно с ползунами. С шатунами крейцкопф соединяется посредством пальцев, которые изготовляются из стали и при сборке запрессовываются в крейцкопф. Шатуны стальные, штампованные, двутаврового сечения.
Шатун имеет кривошипную головку с отъемной крышкой и неразъемную крейцкопфную головку. Разъемные вкладыши кривошипной головки – с антифрикционным слоем из алюминиевого сплава. Крышка кривошипной головки шатуна соединяется со стержнем шатуна двумя болтами и гайками. Он имеет цилиндры двойного действия разного диаметра. Всасывающий и нагнетательный клапаны закрепляются в гнездах нажимным стаканом и упорными болтами или нажимными шпильками с гайками. Все уплотнения достигаются применением паронитовых прокладок.
Поршни – дисковые, двойного действия из чугуна, алюминия или стали. Поршневые кольца – чугунные. В состав установки входят: компрессор, газоохладители, системы охлаждения, автоматического управления и защиты. Он – стационарный, поршневой, двухступенчатый, оппозитный, с водяным охлаждением, со смазкой цилиндров и сальников.
Привод осуществляется от двухскоростного асинхронного электродвигателя, встроенного в раму. Смазка осуществляется двумя независимыми системами: низкого давления для подачи масла к механизму базы и высокого давления для подачи масла в цилиндр. В системе смазки низкого давления масло заливается в нижнюю часть рамы через люковую крышку. Оттуда через сетчатый фильтр грубой очистки шестеренчатым насосом подается в блок смазки и далее во внутренний канал коленчатого вала, который имеет подводы масла на рабочую поверхность кривошипных шеек и к шатунам.
Характеристики компрессора 2ВМ4-27/9
Сжимаемый газ компрессора - воздух
Частота вращения вала электродвигателя, об/мин - 750-375
Объемная производительность, куб/м в мин. - 27-13,5
Давление атм. абс.: Начальное - Конечное атмосферное - 9
Мощность на валу компрессора, кВт. - 144-72
Расход охлаждающей воды без концевого холодильника (расч.) л./мин. - 130-70
Количество масла, заливаемого в раму компрессора, л - 100
Масса компрессора, кг - 3920
Габаритные размеры установки, Д/Ш/В, мм - 3000/1485/2100
